Automatyczna Maszyna do Paletyzowania Pudeł.

Wstęp

Jakiśautomatyczny paletyzator skrzynekjest ostatnią maszyną w linii pakowania skrzynek i tą, która decyduje o tym, jak szybko gotowy towar może opuścić halę pakowania. Zamiast ręcznego podnoszenia skrzynek na paletę przez dwóch lub trzech operatorów, maszyna wybiera, grupuje i układa każdą skrzynkę w powtarzalny, programowalny wzór, aż paleta będzie kompletna i gotowa do wysyłki.

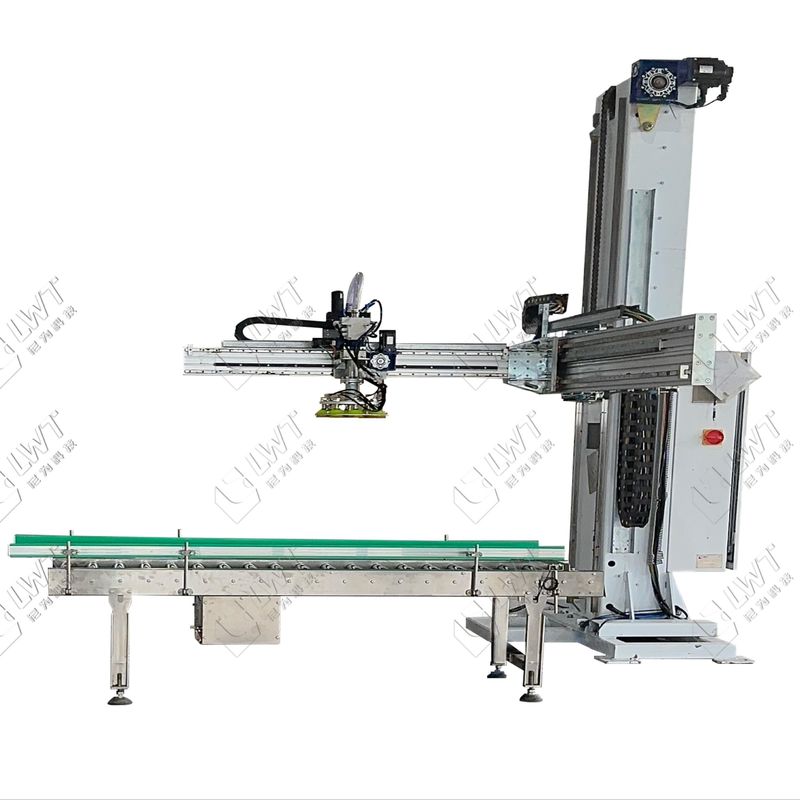

Ta strona dotyczy LWTpaletyzator jednokolumnowy, jednostka napędzana serwo, przeznaczona do pudeł kartonowych i pudełek owiniętych folią PE. Pojedyncza pionowa kolumna podtrzymuje głowicę układającą, dzięki czemu maszyna zajmuje niewielką powierzchnię na końcu linii, jednocześnie układając stosy na wysokość palety wynoszącą 2200 mm.

Najczęściej jest określany jakomaszyna do paletyzacji kartonów dla linii do produkcji konserwprojektów, do których docierają wypełnione i zapieczętowane kartonymaszyna do pakowania kartonówi muszą zostać zjednoczone przed składowaniem lub załadunkiem kontenera. Ta sama platforma obsługuje linie napojów, wody butelkowanej, olejów jadalnych, codziennych środków chemicznych i karmy dla zwierząt domowych.

Gdzie psuje się ręczne paletowanie

Ręczna paletyzacja jest tania, dopóki linia nie przyspieszy. Pojedynczy operator może układać w stosy około kilkuset skrzynek na godzinę na małej wysokości, a praca jest ograniczona zasięgiem: skrzynki powyżej poziomu ramion są układane powoli i rzadko pozostają prostopadłe.

Trzy problemy pojawiają się na prawie każdej linii, która nadal paletyzuje ręcznie:

• Obciążenie pracą.Dwóch do trzech operatorów na zmianę, plus ubezpieczenie zastępcze, ubezpieczenie na wypadek przerwy w pracy i nadgodziny w szczycie sezonu.
• Dryf wzoru.Ręcznie układane palety marzną, przesuwają się w transporcie i docierają do klienta uszkodzone, co kończy się reklamacją i zwrotami.
• Przystanek-start linii.Pakowanie skrzynek przebiega w sposób ciągły, więc każda zmiana palety lub przerwa w zmianie powoduje zatrzymanie całej linii.

Nasze rozwiązanie: Paletyzacja jednokolumnowa sterowana serwomechanizmem

Paletyzator jednokolumnowy LWT przejmuje zadanie układania w stosy za pomocą:głowica układająca napędzana serwoktóry przemieszcza się do zaprogramowanej pozycji dla każdej pojedynczej warstwy. Ponieważ pozycja pochodzi z programu, a nie z ludzkiego oka, wzór jest identyczny na pierwszej palecie i na tysięcznej.

Pick-up jest dopasowany do powierzchni Twojej obudowy: auchwyt próżniowydo opakowań foliowych PE oraz urządzenie zaciskowe do kartonów z tektury falistej. Sama głowica układająca może być określona jako:Całowarstwowa główka chwytna, który podnosi całą warstwę jednym ruchem, co zapewnia większą przepustowość, lub jakogłowica chwytająca z pojedynczym korpusemdo kopert o różnych rozmiarach i nieregularnych wzorach.

W jednym ciągłym cyklu automatycznym maszyna wykonuje podawanie, grupowanie i układanie produktów, podawanie pustych palet, paletyzację całej warstwy i wyładunek całej palety. Jeżeli w przeciwnym razie operatorzy wprowadziliby palety ręcznie, jest to opcjonalnemoduł do przechowywania pustych palet i dystrybutoramożna dodać, dzięki czemu paleta zostanie zwolniona automatycznie, a linia będzie działać dalej.

Pudełka podawane są z maszyny pakującej w kartony i pozostawiane na miejscusystem przenośnikóww kierunku folii stretch lub magazynu wyrobów gotowych. Elementy elektryczne pochodzą z firmySchneider lub Omron (lub tej samej klasy), dzięki czemu standardowe przemysłowe części zamienne są dostępne lokalnie, gdy są potrzebne.

Kluczowe korzyści

Jak działa cykl paletyzacji

1. Pudełka opuszczają maszynę pakującą w kartony i trafiają do paletyzatora na przenośniku podającym.
2. Stacja grupująca układa przychodzące skrzynki według wzoru warstw zapisanego w programie.
3. Głowica układająca pobiera uformowaną warstwę w trybie całej warstwy lub każdą pojedynczą skrzynkę w trybie pojedynczej skrzynki.
4. Kolumna przemieszcza się do zaprogramowanej pozycji X/Y i opuszcza warstwę na paletę.
5. Sterownik powtarza cykl warstwa po warstwie, aż do osiągnięcia zaprogramowanej wysokości palety.
6. Gotowa paleta jest wyładowywana na system przenośników w stronę folii stretch lub magazynu, po czym automatycznie wydawana jest nowa paleta.

Aplikacje

Dane techniczne

Często zadawane pytania

P: Jaka jest różnica między głowicą chwytającą z całą warstwą a głowicą z pojedynczym korpusem?

Odp.: Głowica wielowarstwowa podnosi całą warstwę opakowań jednym ruchem i jest szybszą opcją w przypadku jednolitych kartonów. Głowica jednoskrzyniowa umieszcza skrzynki jedna po drugiej, co pasuje do skrzynek o różnych rozmiarach, nieregularnych wzorach i częstych zmianach produktów. Obie głowice pasują do tego samego paletyzatora jednokolumnowego, więc wybór można zmieniać w miarę rozwoju asortymentu.

P: Czy ten paletyzator można dodać do już uruchomionej linii?

O: Tak. Maszyna przeznaczona jest do pracy za maszyną do pakowania w kartony lub maszyną do pakowania w kartony i przed maszyną do pakowania w folię stretch. Podziel się rozmiarem skrzynek, rozmiarem palety i liczbą skrzynek wymaganych na minutę, a nasi inżynierowie potwierdzą układ linii i schemat układania przed złożeniem zamówienia.

P: Jakie rozmiary palet i wysokości układania są obsługiwane?

Odp.: Obsługiwane są standardowe palety o długości 1000–1200 x szer. 1000–1200 mm, a maksymalny rozmiar palety wynosi L1200 x szer. 1000 x wys. 2200 mm. Istnieje możliwość wykonania palet o innych rozmiarach, zgodnie z indywidualnym projektem.

P: W jaki sposób maszyna jest dostarczana i instalowana?

Odp.: czas dostawy wynosi około 45 dni. Paletyzator pakowany jest w worki foliowe, kartony plastikowe i kartony drewniane do transportu morskiego. Inżynierowie LWT wspierają instalację i uruchomienie na miejscu lub zdalnie, do czasu, aż pierwsze pełne palety będą działać prawidłowo.

Kontakt

Prześlij nam rozmiar skrzynki, rozmiar palety i docelową wydajność na godzinę – nasi inżynierowie prześlą rysunek schematu układania i wiążącą wycenę.

Wolisz najpierw zobaczyć, jak maszyna działa? Poproś o film przedstawiający działającą linię paletyzatora lub umów się na rozmowę z inżynierem LWT, aby sprawdzić układ końca linii.

Uzyskaj bezpłatną propozycję układu końca linii
